如何區別超五類線和六類線

五類線的標識是“CAT5”，帶寬100M ，適用于百兆以下的網；超五類線的標識是“CAT5E”，帶寬155M，是目前的主流產品；六類線的標識是“ CAT6”，帶寬250M，用于架設千兆網，是未來發展的趨勢。

     "超五類"指的是 超五類 非屏蔽雙絞線(UTP—Unshielded Twisted Pair)非屏蔽雙絞線電纜是由多對雙絞線和一個塑料外皮構成。五類是指國際電氣工業協會為雙絞線電纜定義的五種不同的質量級別。

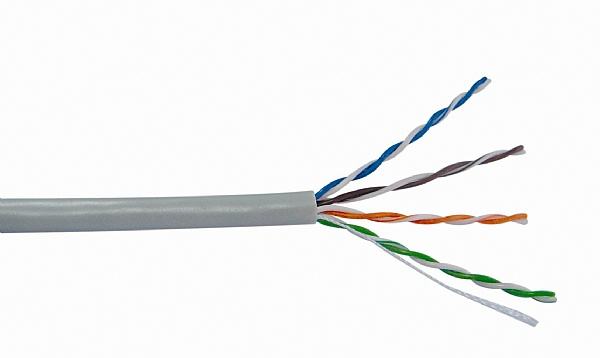

     超五類非屏蔽雙絞線是在對現有五類屏蔽雙絞線的部分性能加以改善后出現的電纜，不少性能參數，如近端串?dāng)_、衰減串?dāng)_比，回波損耗等都有所提高，但其傳輸帶寬仍為100MHz。超五類雙絞線也是采用4個繞對和1條抗拉線，線對的顏色與五類雙絞線完全相同，分別為白橙、橙、白綠、綠、白藍、藍、白棕和棕。裸銅線徑為0.51mm（線規為24AWG），絕緣線徑為0.92mm，UTP電纜直徑為5mm。雖然超五類非屏蔽雙絞線也能提供高達1000Mb/s的傳輸帶寬，但是往往需要借助于價格高昂的特殊設備的支持。因此，通常只被應用于100Mb/s快速以太網，實現桌面交換機到計算機的連接。如果不準備以后將網絡升級為千兆以太網，那么不妨在水平布線中采用超五類非屏蔽雙絞線。

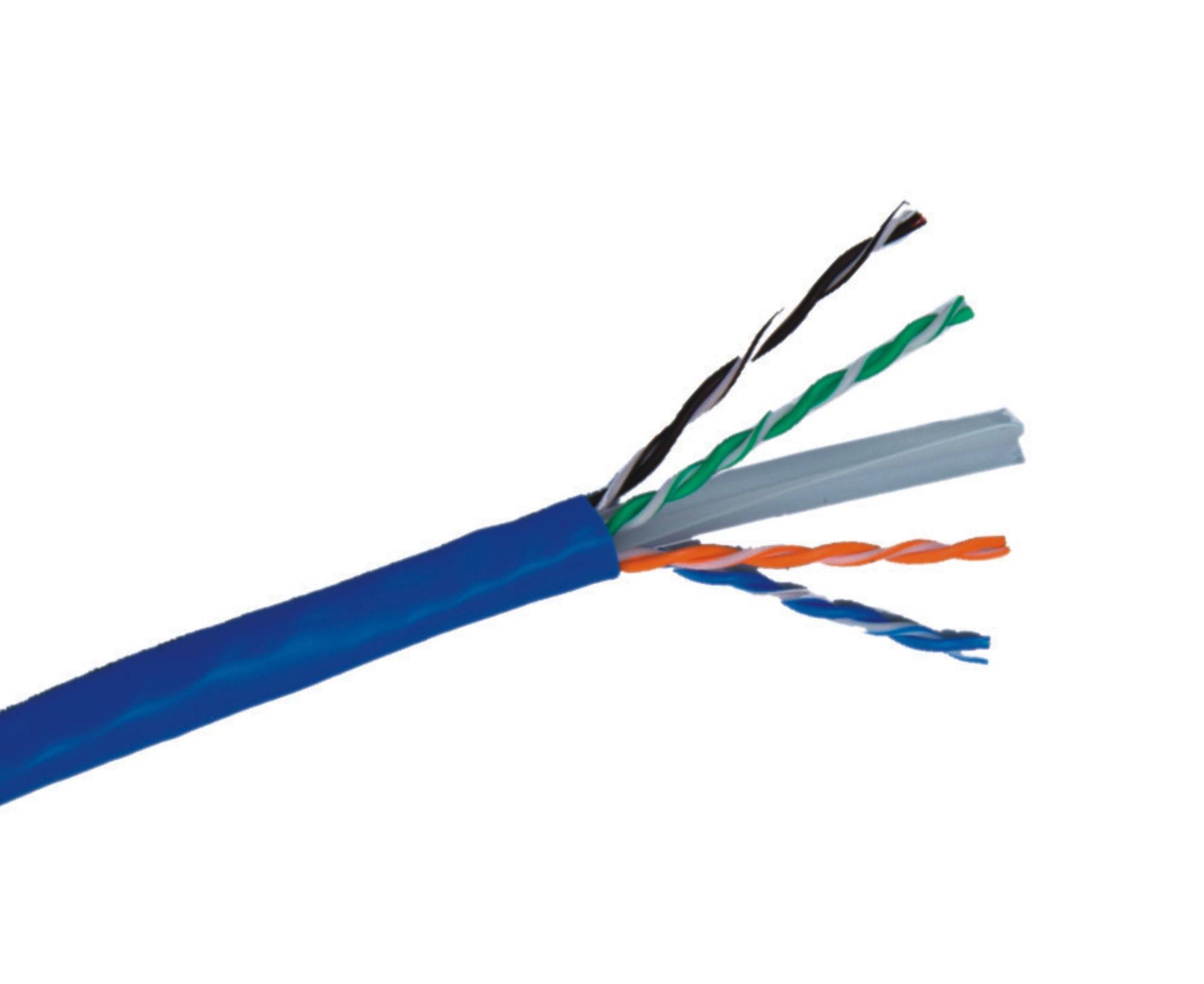

    "六類"是指六類非屏蔽雙絞線，六類非屏蔽雙絞線的各項參數都有大幅提高，帶寬也擴展至250MHz或更高。六類雙絞線在外形上和結構上與五類或超五類雙絞線都有一定的差別，不僅增加了絕緣的十字骨架，將雙絞線的四對線分別置于十字骨架的四個凹槽內，而且電纜的直徑也更粗。

電纜中央的十字骨架隨長度的變化而旋轉角度，將四對雙絞線卡在骨架的凹槽內，保持四對雙絞線的相對位置，提高電纜的平衡特性和串?dāng)_衰減。另外，保證在安裝過程中電纜的平衡結構不遭到破壞。六類非屏蔽雙絞線裸銅線徑為0.57mm（線規為23AWG），絕緣線徑為1.02mm，UTP電纜直徑為6.53mm。

超五類還是六類

     按照電氣性能的不同，雙絞線可分為三類、五類、超五類、六類和七類雙絞線。不同類別的雙絞線價格相差較大甚至是懸殊，應用范圍也大不相同。除了傳統的語音系統仍然使用三類雙絞線以外，網絡布線目前基本上都在采用超五類或六類非屏蔽雙絞線。五類非屏蔽雙絞線雖仍然可以支持1000Base-T，但由于在價格上與超五類非屏蔽雙絞線相差無幾，因此，已經逐漸淡出布線市場。

     六類非屏蔽雙絞線雖然價格較高，但由于與超五類布線系統具有非常好的兼容性，且能夠非常好地支持1000Base-T，所以正慢慢成為綜合布線的新寵。七類屏蔽雙絞線由于是一種全新的布線系統，雖然性能優異，但由于價格昂貴。施工復雜且可選擇的產品較少，因此很少在布線工程中采用。

     六類非屏蔽雙絞線可以非常好地支持千兆以太網，并實現100m的傳輸距離。因此，六類布線系統被廣泛應用子服務器機房的布線，以及保留升級至千兆以太網能力的水平布線。根據國際布線標準ISO 11801，布線系統的期望壽命至少為10年。作為一種長期的基本投資，綜合布線應當充分考慮網絡的潛在需求和布線系統的發展，因此，在資金允許的條件下，建議選擇六類產品構建布線系統。

     若考慮網絡將來的應用需求，理論上應安裝最先進的布線產品，因?yàn)榘惭b電纜后往往難以重新更新替代，基本上，一個布線系統至少要應用10年作為標準，能夠支持4至5代的網絡設備的性能更新，如果將來的網絡設備需要更好的電纜才能提高數據速度。

     那么，用六類電纜代替超五類電纜是無可避免的，但這些電纜重新組建工程非常昂貴，所以縱使六類產品的價格相對于超五類產品稍貴，但為了減少日后網絡升級問題，六類產品仍然值得考慮。
